振动流化床干燥机

 提示:点击图片可以放大



技术概况

  振动流化床干燥机是采用振动流态化原理设计的干燥装置,它通常是物料的干燥之用,由于在干燥过程中机械振动帮助物料流化,不仅有利于边界层湍流,强化穿热传质,而且还确保了干燥设备在相对稳定流力学条件下工作。这种干燥设备除具有很好干燥功能之外,还能根据工艺需要附有物料造粒、冷却、筛分和输送等工艺。目前已在制糖、医药、化肥、化工、塑料、乳品、盐业和矿冶等工业部门广泛应用。这项技术基本成熟,并已形成系列化

工作原理

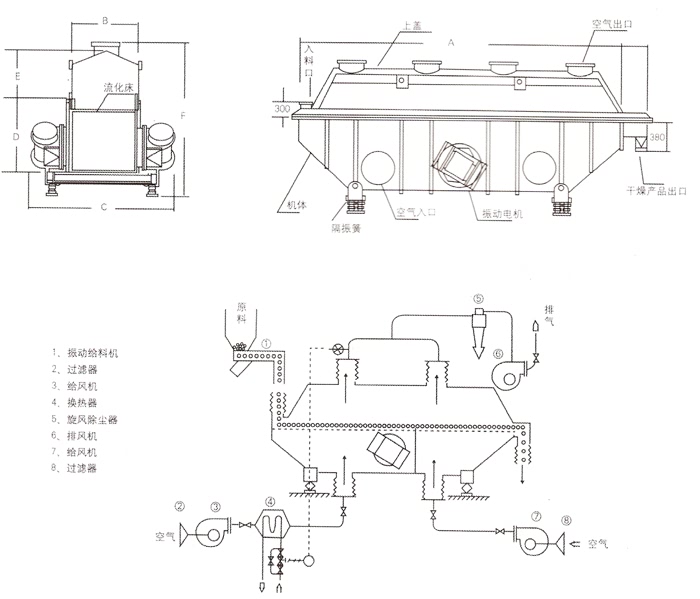

  目前应用较广泛的卧式振动流化床干燥机,形状和基本机构与普通卧式流化床干燥机很相似,区别在于振动流化床整个机体通过弹簧支撑在底座上,多孔板稍向出料端倾斜,机体一侧或两侧装有振动电机。物料依靠机械振动和穿孔气流双重作用流化,并在振动作用下向前运动。它具有非常突出的优点:(1) 在很低的气速下可获得均匀的流化,从而大大的降低了能耗、颗粒间的磨损和粉尘夹带;(2)物料停留时间分布均匀,几乎可以认为是“活塞式流动”,并且在停留时间易于调节控制,因此可获得非常理想的产品含水率。

主要特点



流化床干燥机具有绿色节能性,振动能使物料经常性处于流化状态,增大了有效传热系数,跟固定干燥床和气流干燥床相比,可节约30-50%

对物料表面损伤少,可用于碎物料的干燥,物料颗粒有规则也不影响工作效果。

流态化匀称,无死床和吹穿现象。可以获得均匀的干燥、冷却、增湿的制品

可调性好,适应面宽,料层厚度和机内移动速度以及振幅均可实现无级调节。

采用振动电机激振并驱动,运转平稳,维修方便,噪音低、寿命长。

采用全封闭结构,有效的防止了物料与空气的交叉污染,作业环境清洁,改善了劳动条件

对细粉特殊要求的物料,要增加二级捕集(脉冲)装置,回收率达99.6%以上

技术参数
机型 本体长(mm) 振槽宽(mm) 本体宽(mm) 本体高(mm) 重量(kg)
ZG3×30 3000 300 1350 1700 1240
ZG3×45 4500 300 1350 1700 1570
ZG6×45 4500 600 1650 1700 1860
ZG6×60 6000 600 1650 1700 2410
ZG6×75 7500 600 1695 1700 3900
ZG9×30 3000 900 1950 1850 1630
ZG9×60 6000 900 2000 1850 3160
ZG9×75 7500 900 2100 1850 4040
ZG12×30 3000 1200 2250 2050 2030
ZG12×45 4500 1200 2300 2050 3030
ZG12×60 6000 1200 1400 2050 3580
ZG12×75 7500 1200 2500 2050 5190
ZG15×30 3000 1500 2650 2250 2430
ZG15×60 6000 1500 2700 2250 4230
ZG15×75 7500 1500 2950 2450 5940
ZG18×80 8000 1500 2900 3636 9053
